Atividade Prática - Configuração do Serviço NFS no Debian Squeeze
Regras
- A atividade será inteiramente prática.
- Deverá ser feita em dupla.
- Poderá ser consultado qualquer tipo de material.
- Só não poderá haver consulta entre as duplas.
Execução da Prática
Contexto da prática
Você foi contratado como técnico de laboratório por uma instituição de ensino para realizar a manutenção das máquinas de todos os laboratórios de informática. Essa instituição oferta cursos nas áreas de Web Design, Segurança da Informação e Redes de Computadores. Os laboratórios são equipados com máquinas com o Ubuntu instalado como Sistema Operacional.
O professor da disciplina de Redes de Computadores solicitou a você a configuração de um servidor de arquivos para que ele possa disponibilizar alguns materiais da disciplina. Esse servidor deverá compartilhar uma pasta, com permissões de leitura e escrita para a máquina do professor e de leitura para as máquinas dos alunos. O servidor deverá ser capaz de armazenar, na pasta compartilhada, até 80GB de dados.
Para realizar essa tarefa, você contará com a ajuda de outro técnico de laboratório. Antes de realizar os procedimentos nas máquinas reais, vocês devem utilizar máquinas virtuais para simular o servidor, a máquina do professor e a máquina do aluno, de modos a validar todo o processo de configuração do serviço NFS.

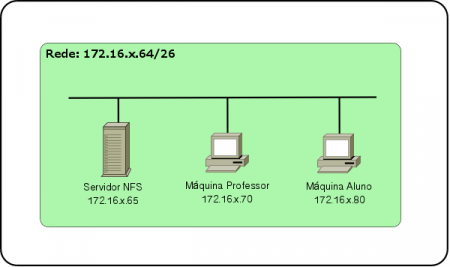

O responsável pela administração dos endereços IP, reservou a rede 172.16.x.64/26 para ser utilizada no laboratório de redes. O endereço 172.16.x.65 deverá ser utilizado no servidor NFS, enquanto que os endereços 172.16.x.70 e 172.16.x.80 devem ser utilizados nas máquinas do professor e do aluno, respectivamente. Com essa informação foi confeccionado um diagrama com o esquema da solução desejada:
A tabela abaixo contém o resumo do contexto:
| Rede da dupla | 172.16.x.64/26 |
| Endereço do Servidor NFS | 172.16.x.65 |
| Endereço da máquina do professor | 172.16.x.70 |
| Endereço da máquina do aluno | 172.16.x.80 |
Os alunos devem se dividir em duplas, com cada dupla sendo numerada. Cada dupla terá uma rede própria, seguindo o padrão 172.16.x.64/26 (x corresponde ao número da dupla).
Instalação da máquina virtual
Como iremos instalar um servidor que será acessado pelas máquinas clientes, precisamos configurar as interfaces de rede de cada máquina virtual no modo bridge, de modos que as máquinas virtuais fiquem na mesma rede, mesmo que estejam instaladas em máquinas reais distintas. Abaixo segue as instruções para realizar a instalação da máquina que será servidor e das máquinas que serão clientes (professor e aluno).
Máquina Servidor
ISO do Debian Squeeze Para baixar o ISO do Debian Squeeze NetInstall acesse o site oficial do Debian (http://www.debian.org) ou clique AQUI!!!
A máquina virtual destinada ao servidor deverá ser instalada, visto que necessita de um esquema de particionamento específico para atender a demanda. Deverá ser utilizado o Sistema Operacional Debian Squeeze, instalado conforme as instruções abaixo.
Configuração da máquina virtual
- Memória RAM: 256 MB
- Disco 01: 8 Gigas
- Disco 02: 80 Gigas
Particionamento
| Partição | Tipo | Sistema de arquivos | Ponto de Montagem | Tamanho |
|---|---|---|---|---|
| /dev/sda1 | Primária | ext4 | /boot | 100MB |
| /dev/sda5 | Lógica | ext4 | / | 500MB |
| /dev/sda6 | Lógica | swap | - | 512MB |
| /dev/sda7 | Lógica | ext4 | /tmp | 512MB |
| /dev/sda8 | Lógica | ext4 | /usr | 2GB |
| /dev/sda9 | Lógica | ext4 | /home | 1GB |
| /dev/sda10 | Lógica | ext4 | /var | restante |
| /dev/sdb1 | Primária | ext4 | /arquivos | 80GB |
Máquinas Professor e Aluno
Cada uma das máquinas virtuais Cliente que serão utilizadas pela dupla será um Ubuntu instalado no disco, da forma que a dupla achar melhor. A máquina deverá ser instalada para que seja possível configurar o acesso ao compartilhamento de forma permanente.
Configuração do Servidor NFS
O servidor NFS deverá ser configurado seguindo o Guia Prático NFS, disponível AQUI. A instalação dos pacotes do NFS deverá ser feita antes de realizar qualquer configuração de rede no servidor. Para que a instalação seja feita com sucesso, a máquina deverá estar configurada via DHCP na rede do IFB.
Somente após instalar o pacote realize as mudanças na configuração de rede da máquina, de forma que ela fique dentro da rede da Dupla. Para isso use o tutorial para configuração de endereço IP estático disponível AQUI!!!
O servidor NFS deverá ser configurado da seguinte forma:
- Pasta compartilhada: /arquivos
- Permissões da máquina do professor: leitura e escrita
- Permissões da máquina do aluno: leitura
Configuração das Máquinas Clientes
Os máquinas clientes NFS deverão ser configurados seguindo o Guia Prático NFS, disponível AQUI. A instalação dos pacotes deverá ser feita antes de realizar qualquer configuração de rede na máquina. Para que a instalação seja feita com sucesso, a máquina deverá estar configurada via DHCP na rede do IFB.
Somente após instalar o pacote realize as mudanças na configuração de rede da máquina, de forma que ela fique dentro da rede da Dupla. No Ubuntu essa configuração poderá ser ralizada utilizando a interface gráfica.
A máquina cliente deverá ser configurado da seguinte forma:
- Pasta onde será montado o compartilhamento: /home/arquivos_rede
- Montagem automática através do arquivo /etc/fstab
Correção da Prática
A correçao da prática será feita pelo próprio aluno.
