• A atividade será inteiramente prática.
• Deverá ser feita em dupla.
• Poderá ser consultado qualquer tipo de material.
• Só não poderá haver consulta entre as duplas.

Você foi contratado como técnico de laboratório por uma instituição de ensino para realizar a manutenção das máquinas de todos os laboratórios de informática. Essa instituição oferta cursos nas áreas de Web Design, Segurança da Informação e Redes de Computadores. Os laboratórios são equipados com máquinas com o Ubuntu instalado como Sistema Operacional.

O professor da disciplina de Redes de Computadores solicitou a você a configuração de uma rede específica para a disciplina, de modos que ele consiga realizar todos os experimentos sem interferir no funcionamento da rede da instituição como um todo. Essa rede deve ser configurada com o uso de um servidor DHCP exclusivo, de modos que ele não interfira no servidor DHCP da instituição. Essa separação é necessária para que o professor possa realizar experimentos e configurações no servidor sem interferir no funcionamento da rede utilizada pela instituição como um todo.

Para realizar essa tarefa, você contará com a ajuda de outro técnico de laboratório. Antes de realizar os procedimentos nas máquinas reais, vocês devem utilizar máquinas virtuais para simular o servidor e a máquina cliente, de modos a validar todo o processo de configuração do serviço DHCP exclusivo para a rede da disciplina.

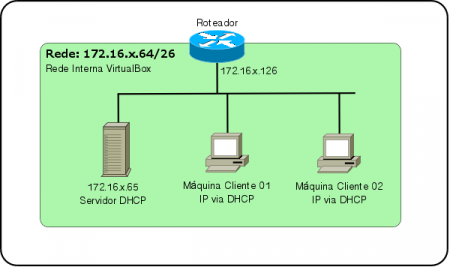

O responsável pela administração dos endereços IP, reservou a rede 172.16.x.64/26 para ser utilizada no laboratório de redes. O endereço 172.16.x.65 deverá ser utilizado no servidor DHCP, enquanto que o intervalo 172.16.x.70 - 172.16.x.80 deverá ser utilizado para configurar de forma automática as máquinas clientes. O roteador dessa rede será o último endereço válido do bloco. Com essa informação foi confeccionado um diagrama com o esquema da solução desejada:

A tabela abaixo contém o resumo do contexto:

Os alunos devem se dividir em duplas, com cada dupla sendo numerada. Cada dupla terá uma rede própria, seguindo o padrão 172.16.x.64/26 (x corresponde ao número da dupla).

Como iremos instalar um Servidor DHCP deveremos tomar cuidado especial para que esse serviço não interfira na rede do IFB. Para isso, todas as máquinas virtuais de uma mesma rede devem ser instaladas no mesmo VirtualBox. As interfaces de rede de cada máquina virtual devem ser configuradas no modo rede interna (utilize o mesmo nome de rede interna em todas as máquinas), de modos que o VirtualBox crie uma rede isolada da rede do IFB.

A máquina virtual que será utilizada pela dupla será disponibilizada com todo o sistema instalado, faltando apenas algumas configurações que virão a seguir. A máquina deve ser baixada no endereço fornecido e deverá ser adicionada no VirtualBox através do caminho: Arquivo > Importar Aplicação.

Cada uma das máquinas virtuais Cliente que serão utilizadas pela dupla será um Ubuntu disponibilizado da forma que a dupla achar melhor. Poderá ser instalado ou utilizado no modo de teste.

O servidor DHCP deverá ser configurado seguindo o Guia Prático DHCP, disponível AQUI. A instalação do pacote do DHCP deverá ser feita antes de realizar qualquer configuração de rede no servidor. Para que a instalação seja feita com sucesso, a máquina deverá estar configurada via DHCP.

Somente após instalar o pacote realize as mudanças na configuração de rede da máquina, de forma que ela fique dentro da rede da Dupla. Para isso use o tutorial para configuração de endereço IP estático disponível AQUI!!!

Não é necessário que o servidor DHCP forneça informações de DNS e nome de domínio. Ele deverá obrigatoriamente fornecer:

• Endereço IP
• Gateway (Rota Padrão)
• Máscara

Para que a máquina cliente consiga configurar-se de forma automática, basta que ela esteja configurada para obter configurações de rede de forma automática, via DHCP, e que ela esteja no mesmo segmento de rede do servidor DHCP. Verifique se a interface de rede da máquina está configurada no modo Rede Interna no VirtualBox e se o nome da rede interna é o mesmo para todas as máquinas de sua rede.

A correçao da prática será feita pelo próprio aluno, através da verificação da configuração de rede na máquina Cliente. Ela deverá ser configurada com um endereço IP dentro do intervalo, com o gateway e a máscara. Deverá ser um feito um teste de ping para o servidor DHCP.
